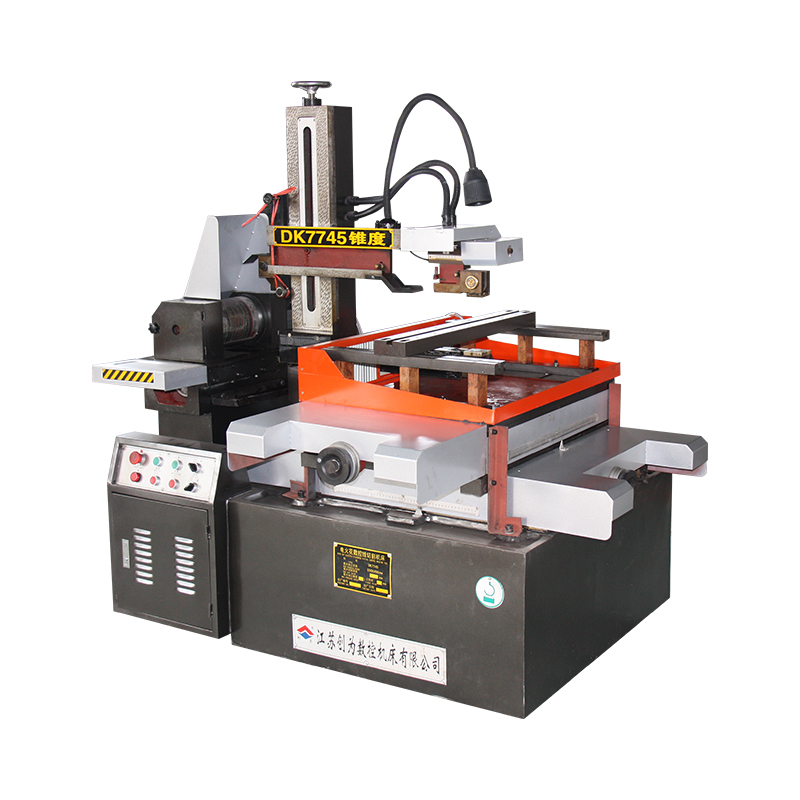

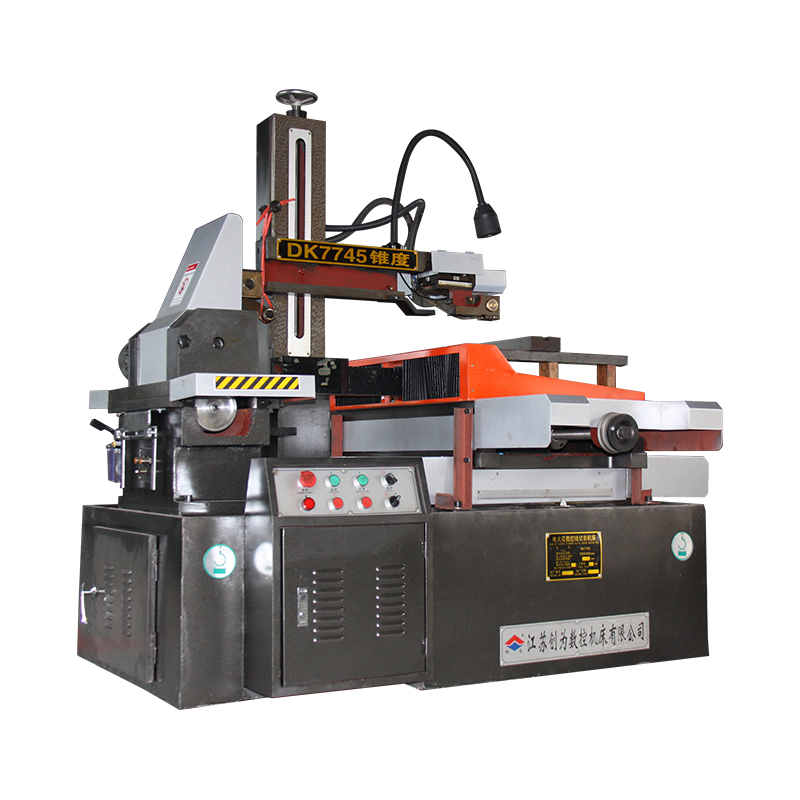

DK7745 AZ Düşük kayıplı step CNC Tel EDM Yüksek hızlı kesme makinesi

1. Çalışma tezgahı boyutları: 810 x 570mm
2. Maksimum tel ızgara yüksekliği: 450mm
3. Maksimum konik: 6º/80mm
4. Maksimum Yük: 600kg
5. X, Y Eksen Koordinat Seyahat: 450 × 550mm
6. Molibden tel çalışma hızı: 11m/s
7. Çalışma Tezgahı hareketli yağ eşdeğeri: 0.001mm
8. Çalışma sıvısı: DK-1, DK-4 Nan Guang
9. Güç kaynağı: 380V.50Hz (220v.50Hz)
10. Makine Gücü Tüketimi: <2KVA
11. Ana Makine Ağırlığı: 1800kg
12. Ana Makine Boyutları: 1600 × 1240 × 1400
13. İşleme doğruluğu: GB/T 7926-2015 standardına göre.
14. Optimum Yüzey Pürüzlülüğü RA≤2.5um.

1. Makine yatağı, ikincil temperlemeden sonra küçük deformasyon ve yüksek mukavemete sahip reçine kum dökümünden yapılmıştır.
2. Kararlı performans, yüksek çıkış gücü, hızlı kesme hızı, yüksek yüzey kaplama ve düşük molibden tel kaybının özelliklerine sahiptir. Ultra düşük molibden tel kaybı, işleme maliyetlerini büyük ölçüde azaltır.
3. Entegre programlama ve kontrol: Karmaşık grafikler CAD yoluyla DXF çizimlerine dönüştürülebilir, işleme grafikleri gerçek zamanlı olarak izlenebilir ve birden çok işleme durumu görüntülenebilir. Ayrıca elektrik kesintisi belleği, kısa devre geri çekilmesi, tel kırılma koruması, otomatik kapatma, keyfi açı dönme ve diğer fonksiyonlara sahiptir.
4. Marka teli kesme özel invertör, tel taşıma motorunu, aşamalı hız düzenlemesini ve indüksiyon anahtarı ile temassız komisyonu kontrol etmek için kullanılır. Komisyon sırasında kıvılcım paraziti yoktur, komütasyon gürültüsü yoktur ve motor sorunsuz çalışır, bu da makine takımının güvenilirliğini ve güvenliğini artırır. .

EDM tel kesiminin temel prensibi, işleme elde etmek için iş parçasında darbe deşarjı gerçekleştirmek için takım elektrotunu kullanmaktır. EDM tel kesimi, elektrot oluşturma üretimini gerektirmez ve takım elektrotu olarak ince metal tel (genellikle molibden tel olarak adlandırılır) kullanır. Nabız güç kaynağının pozitif elektrot iş parçasına bağlanır ve negatif elektrot molibden teline bağlanır; Molibden teli belirli bir hızda ileri geri hareket eder ve sürekli olarak deşarj alanına girer ve bırakır; Aynı zamanda, molibden teli ile iş parçası arasına sıvı bir ortam püskürtülür. Operatör, molibden telin iş parçası üzerindeki hareketinin hızını ve yörüngesini etkili bir şekilde kontrol ettiği sürece, iş parçasının gerekli şekli ve boyutu kesilebilir. İş parçası hareketinin yörüngesi, X ve Y yönlerinde hareket eden koordinat çalışma masası (dikey ve yatay yönlerde iki kontrollü step motor) tarafından oluşturulur.
DK serisi CNC tel kesme takımının ana makinesi bir yatak, bir çalışma masası, bir tel besleme cihazı, bir tel ızgara, bir soğutucu tankı, makine aleti elektrikli aletler, aksesuarlar ve diğer bileşenlerden oluşur. Yatağa ve çalışma mağazasına, tel besleme cihazı ve tel ızgaraya dayanır.

Aşağıdakiler ayrı ayrı tanıtılır:
1) Yatak
Yatak, entegre bir döküm yapısı olan kutu şeklindeki reçine kum dökme demir kısmıdır. Üst kısım bir çalışma tezgahı, kablo depolama tamburu, tel ızgara, aydınlatma ve diğer parçalarla kurulur.
2) Çalışma tezgahı
Çalışma tezgahı esas olarak bir tezgah yüzeyi, bir orta sürükleme plakası, bir bilyalı vida ve bir hız dişli kutusundan oluşur. Sürükleme plakasının uzunlamasına ve enine hareketi bir bilyalı kılavuz yapısı benimser ve step motor, çalışma tezgahının hareketini gerçekleştirmek için vidayı iki çift anti-reblash dişli içinden sürer. Top vidası, yüksek iletim doğruluğu, yüksek verimlilik ve uzun ömür avantajlarına sahiptir.
3) Tel taşıma cihazı
Tel depolama davulu ince duvarlı içi boş bir silindirden oluşur. Motor, kablo depolama tamburunu konektörden döndürmeye yönlendirir ve tel depolama tamburunun karşılıklı hareketi, tel taşıma cihazı sürükleme plakasını sürmek için vites hızı değişiminden sonra vidadan gelir.
Tel depolama tamburu sürükleme plakasının sık sık tersine çevrilmesi bir dizi indüksiyon anahtarı ile kontrol edilir. Yapı basittir ve işlem hassastır. Sol ve sağ çarpışma blokları aşırı yük güvenlik cihazları ile donatılmıştır. İndüksiyon anahtarı yön değiştiremediğinde, tel taşıma motorunun akımı kesilir.
4) Tel ızgara
Molibden teli, sarma tambur tarafından ileri geri çalışmak için sürülen kapalı bir şanzıman kayışı gibidir. Tel çarkı ve bir çift ana kılavuz tekerlek molibden tel tarafından sarılır ve bir döngüde çalışır.
Kılavuz tekerlek, molibden telin kapalı bir bölümünü dikey olarak benimser.
5) Soğutucu tankı
Su pompası çalışma sıvısını işleme alanına sunar. Tortu kir kutusunda birikir ve düzenli olarak temizlenmelidir. Çalışan soğutma sıvısı DX-1 Saponifiye Sıvı kullanır.
6) Aksesuarlar
① Kelepçesi: Kelepçe grubu, düz plakayı veya silindirik iş parçasını sabitlemek için kullanılır ve kelepçe T-tipi bir vida ile tezgaha sabitlenir.
② Krank: Tel depolama tamburunu döndürmek için kabloyu sarmak için kullanılır.
③ Tel Sıkma Tekerleği: Molibden telini manuel olarak sıkmak için kullanılır.
