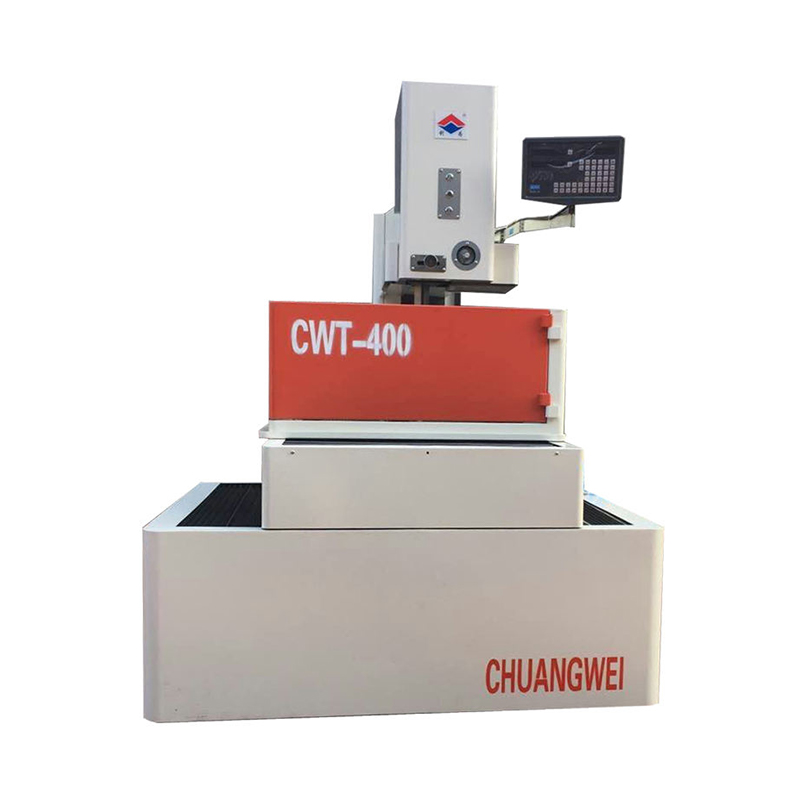

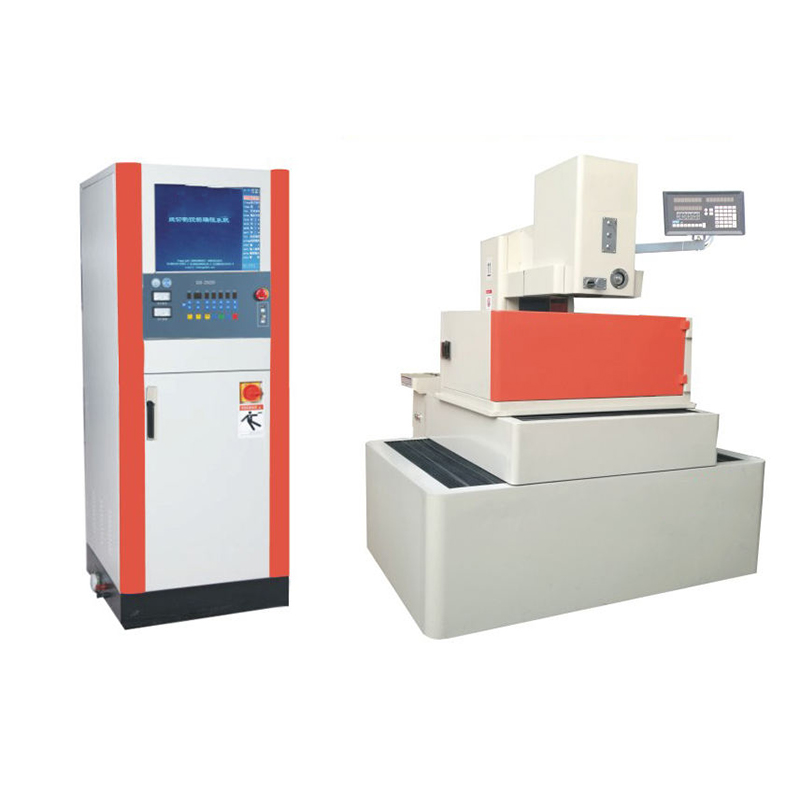

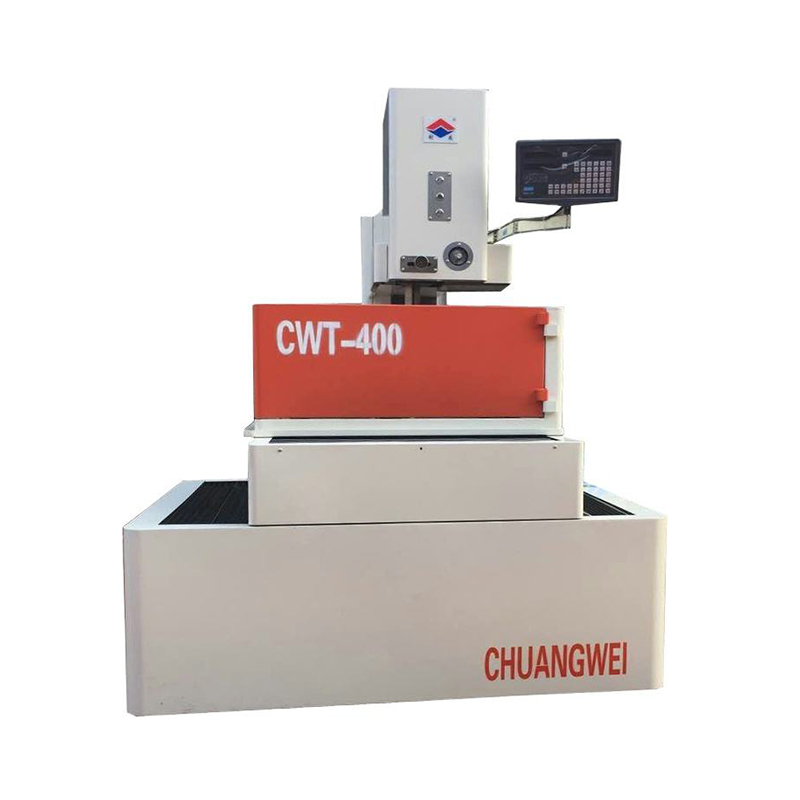

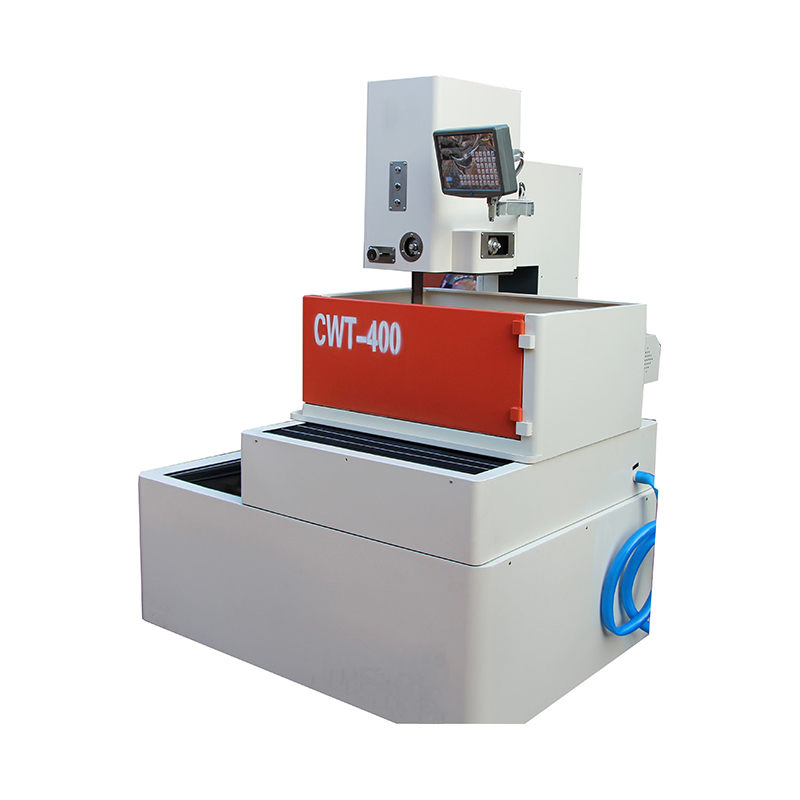

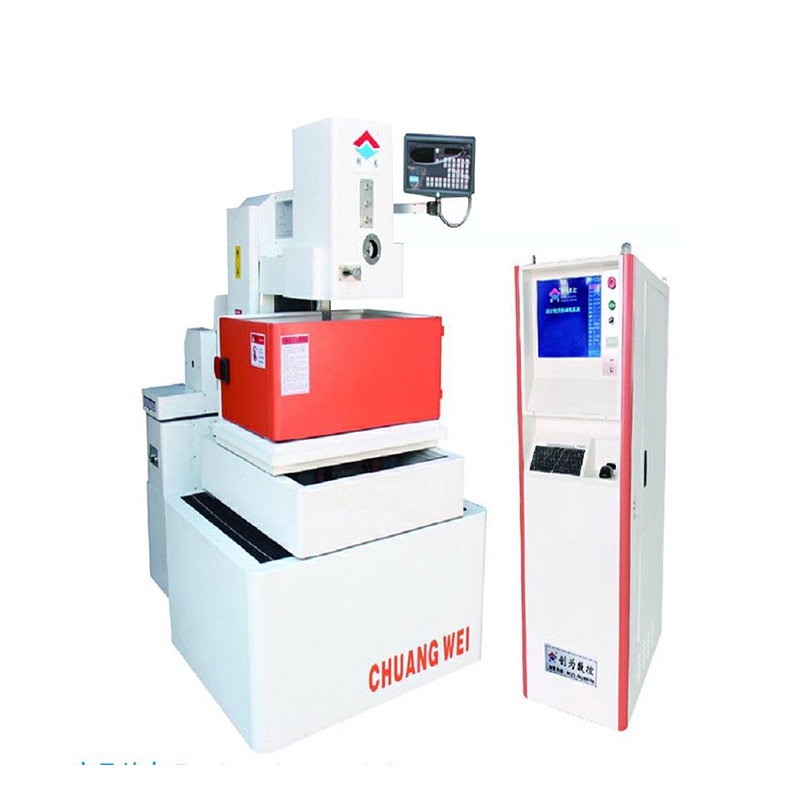

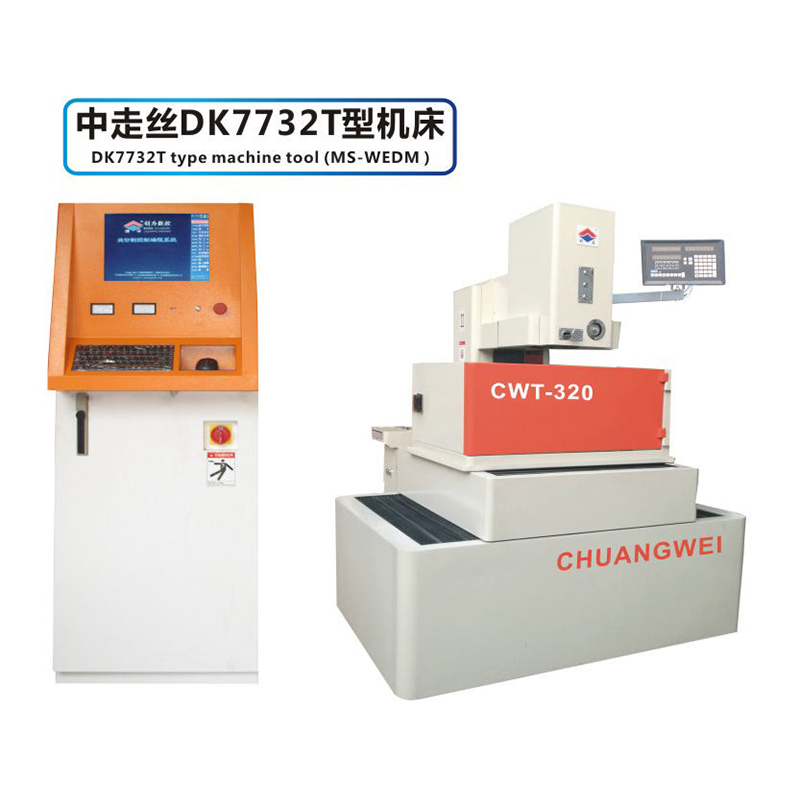

DK7732 T-Tipi Servo Anti-Rezonans CNC Tel EDM Orta Hızlı Kesme Makinesi

DK7732 T-Tipi Servo Anti-rezonans CNC Tel EDM Orta-hızlı kesme makinesi, işleme endüstrisinde hassasiyet ve verimlilik için tasarlanmış son teknoloji ürünü bir araçtır. Gelişmiş servo kontrol teknolojisine sahip olan bu makine, rezonans karşıtı performans sağlar, titreşimi önemli ölçüde azaltır ve kesme doğruluğunu artırır. Orta hızlı özellik, hız ve hassasiyet arasında mükemmel bir denge kurar, bu da onu çeşitli karmaşık kesme görevleri için ideal hale getirir.

DK7732, T-tipi bir tasarıma sahip sağlam bir yapıya sahiptir ve gelişmiş stabilite ve sertlik sağlar. Yüksek kaliteli tel EDM sistemi, dikkate değer bir tutarlılıkla karmaşık ve ayrıntılı kesimler üretebilir. CNC kontrol sistemi kullanıcı dostudur, farklı işleme ihtiyaçlarını karşılamak için sezgisel işlem ve kapsamlı işlevsellik sunar.

Yüksek performanslı bir jeneratör ile donatılmış makine, yüzey kaplaması ve hassasiyet sağlar. Yenilikçi soğutma sistemi tutarlı performans sağlar ve makinenin ömrünü uzatır. Ek olarak, DK7732, temiz bir çalışma ortamını koruyan ve bakım gereksinimlerini azaltan gelişmiş bir filtrasyon sistemi içerir.

Havacılık, otomotiv ve hassas mühendislikteki uygulamalar için mükemmel olan DK7732 T-Tipi Servo Anti-Rezonans CNC tel EDM makinesi güvenilirliği, hassasiyeti ve gelişmiş teknolojik özellikleri için öne çıkıyor. Verimliliği artırmak ve yüksek kaliteli sonuçlar elde etmek isteyen üreticiler için ideal bir çözümdür. .

BİZE ULAŞIN

Jiangsu Chuangwei CNC Takım Tezgahı Co., Ltd.

Ürün Yapısı Açıklaması

1. Makine Yatağı: T-tipi dubleks kutusu genel yapısını benimser; Ana yük taşıyan yapı kaburgaları, taşıyıcı, tel ızgara, tel taşıma referans yüzeyini birbirine bağlar, çoklu kombine t-tipi çizgiler, yüzeyler ve cisimlerin sabit bir şekilde oluşturulur, plastik kum döküm-genel makine gövdesinin sertliğini ve stabilitesini ve referans yüzeyinin düzlüğü, makine gövdesi yüzeyinin yük ağırlığını arttırır.
2. Workbench Taşıma Bölümü: Taşıma, içbükey ve dışbükey katı, tarla şeklindeki takviye kaburga yapısı, plastik kum döküm kararlı organizasyonel yapı, şekil hataları üretilmez (deformasyon). Top vidası ve doğrusal kılavuz, montaj pozisyonu doğruluğunu artırmak ve montaj hatalarını ortadan kaldırmak için aynı temel referans düzlemine monte edilecek şekilde tasarlanmıştır (.
3. Tel ızgara kısmı: Sütun C tipi bir kutu yapısı kullanır. C tipi kolonun (üst tel ızgara) üst kısmı ve alt tel ızgara gövdesi, rijit ve rezonansa girmesi kolay olmayan nispeten sabit tel ızgaralardır; Tel tekerlek düzeneğinin sayısal sıkıştırma yay mekanizması, molibden telin denge gerginliğini sağlar; Kare Kılavuz Çubuk Kaldırma Mekanizması, bir solucan dişlisi, helisel dişli mekanizması ve 900V kılavuzu ve sıkmak ve kilitlemek için V-şekilli bir kaydırıcı kullanır, bu da kesme yüksekliğini (elektriksel olarak) güvenilir ve rahat bir şekilde ayarlayabilir; Üst su sprey cihazı bir su sprey plakası ve molibden telin titreşimini stabilize etmek ve üst su sprey plakasının işleme kısmına tamamen püskürtmek için yardımcı olmak için kare kılavuz çubuğun altına bağlanan bir tel kılavuzundan oluşur. .

Mekanik parametreler

1. Workbench Tablo Boyutu: 900 × 600mm
2. Maksimum X/Y Eksen Seyahat: 500 × 630mm
3. Maksimum z ekseni seyahat: 300mm
4. Programlanabilir Eksen: X/Y/U/V dört eksen (dört bağlantılı)
5.
6. X/Y Eksen Kılavuzu Rayı (Hassasiyet): Doğrusal Slayt
7. İşleme Doğruluğu: JB_T 11999.1-2014 Standartına göre
8. Tel besleme hızı: 0-11 m/s
9. Makine Tezgahı Boyutları: 1980 × 1600 × 2000
10. Takım tezgahı ağırlığı: 3400kg
11. Maksimum Tablo Yükü: 1200kg
12. Maksimum iş parçası boyutu: 900 × 550 × 400
13. Güç sisteminin standart konfigürasyonu: 380V ±%10/50Hz
14. Giriş Gücü: 2kW
15. Maksimum İşleme Akımı: 8a
16. Ekran: 15 ”Renkli LCD ekran
17. Servo X ve Y ekseni sürücüsü, daha kararlı işleme doğruluğuna ve daha yüksek çoklu kesme doğruluğuna sahip ithal ünlü Marka AC Servo Sürücü Sistemi kullanır.
18. Programlama Yöntemi: CAD/CAM/ISO
