1, EDM tel kesme işleminin temel prensibi:
EDM tel kesme işlemesi, birinci olarak gösterildiği gibi elektrot teli ve iş parçası arasındaki darbe deşarjı. Elektrot teli ve iş parçası arasında bir elektrik darbesine gelirken, deşarj kanalının merkezinde bir kıvılcım deşarjı üretir, sıcaklık anında 10.000 ℃ veya daha fazla, yüksek bir sıcaklık, böylece metal metal kesme amacına ulaşmak için iş parçası erir.
2, Takım takımının bileşimi:

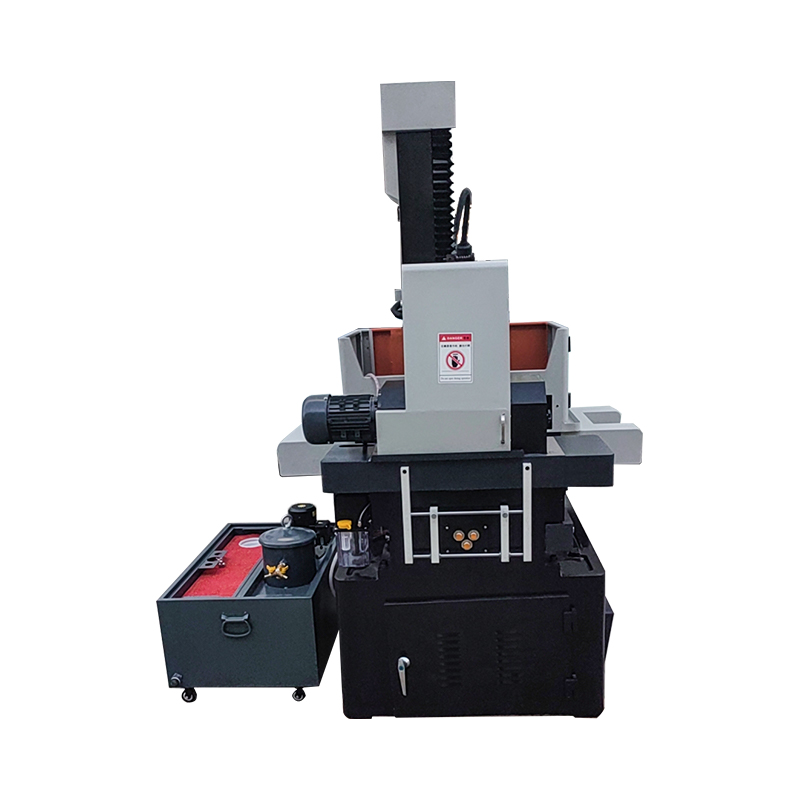

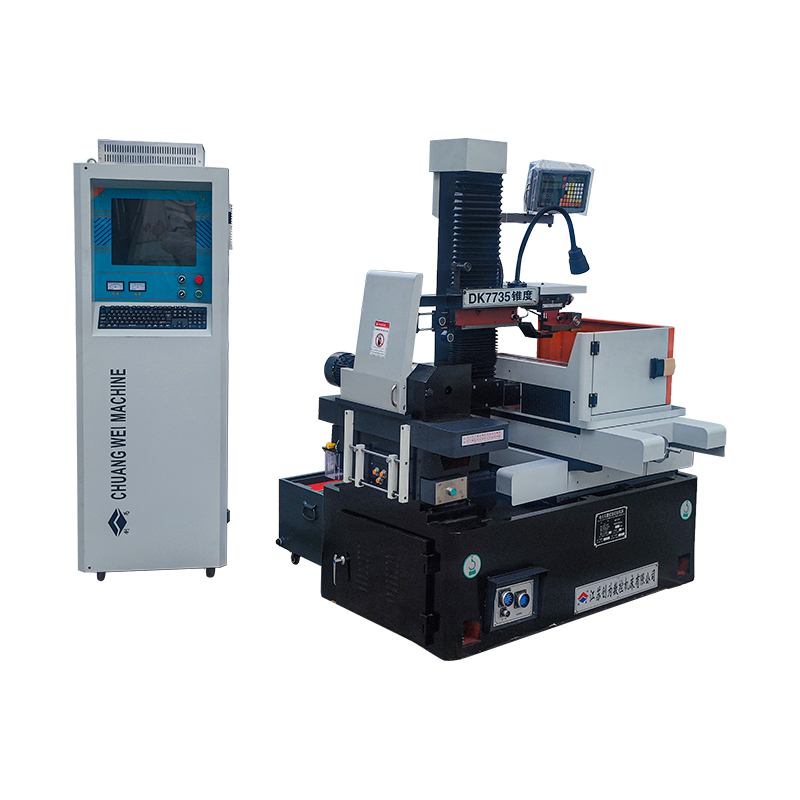

Takım tezgahı esas olarak bir çalışma masası, tel taşıma mekanizması, tel çerçeve, çalışma sıvısı sistemi makinesi elektrik ve sayısal kontrol sistemi ve diğer parçalardan oluşur.
(1) Çalışma Müdürü
Çalışma maddesi, işlenecek iş parçasını kelepçelemek, otomatik beslemenin işlenmesini sağlamak için kullanılır. Esas olarak bir üst ve alt çapraz drag plakası, hassas bilyalı vida, tepkisiz dişli ve kılavuzdan oluşur. Üst ve alt sürükleme plakası, hassas doğrusal kılavuz boyunca ileri geri hareket eder ve gücü, çalışma masası hareket 0.001mm gereksinimlerini yapmak için bir nabza ulaşmak için bir nabza elde etmek için, elde etmek için bir nabza elde etmek için basamak motoru tarafından topu vidaya iletilir ve bu nedenle hassas, pürüzsüz ve bu nedenle hassas lineer kılavuz gereksinimleri, kesin bir plaka, sadece kesin bir plaka, sadece kesin bir plaka, sadece kesip, sadece kılıf gereksinimleri, sadece kesip, sadece kesipli değil, sadece kılıf gereksinimleri değil, sadece kalmaz, sadece değil yüksek ve belirli bir sertlik ve aşınma direncine sahip. Belirli sertlik ve aşınma direnci.
(2) Tel taşıma parçaları
Tel taşıma bileşeni esas olarak elektrot telini belirli bir doğrusal hız hareketine göre sürmek için kullanılır ve elektrot teli depolama namlusuna düzgün bir şekilde sarılır, tel taşıma mekanizması bir motor depolama namlusu, üst ve alt sürükleme plakası, senkronize kayış, ters çevrici cihaz ve diğer bileşenlerden oluşur.
Temel gereksinimleri:
① Bir yandan depolama silindiri, depolama silindirindeki elektrot telinin düzgün bir şekilde düzenlendiğinden emin olmak için hareketli hareket eder.
Depolama Silindirinin radyal salınımı ve eksenel sallanması küçük olmalıdır.
③ Silindir öne ve ters döndürülmelidir.
④ Tel depolama mekanizması yataktan yalıtılmalıdır.
Taş Taşıma Parçası, çalışma sıvısının sıçramasını önlemek için kapalı bir kapak benimser.
(3) Tel çerçeve parçaları
Tel çerçeve parçaları esas olarak sütunlar, üst ve alt konsol, bir kılavuz tekerlek, bir konik kafadan ve diğer bileşenlerden oluşur. Tel kafes bileşeni ve tel depolama silindiri bileşeni birlikte elektrot telinin hareket sistemini oluşturur. Tel çerçevenin ana işlevi, sabit bir doğrusal hızda hareket ederken elektrot telini desteklemek ve elektrot telinin çalışma kısmını tablo düzlemine belirli bir geometrik açıda tutmaktır.
Konik tertibat (üst konsol üzerine monte edilmiş çapraz tip sürükleme plakası), işleme iş parçasının 6 °/80㎜ elde etmesini sağlayabilir.
(4) Yatak bileşenleri
Yatak bütün kare bir kutu yapısıdır, bu nedenle sertlik ve mukavemet iyidir, üst kısmı tablo parçaları, tel çerçeve parçaları ve tel taşıma parçaları ile donatılmıştır ve alt kısım, sadece güvenli değil, aynı zamanda çalışma ortamının iyileştirilmesine de karşı çalışan bir sıvı tankı ve elektrik parçaları ile donatılmıştır.
