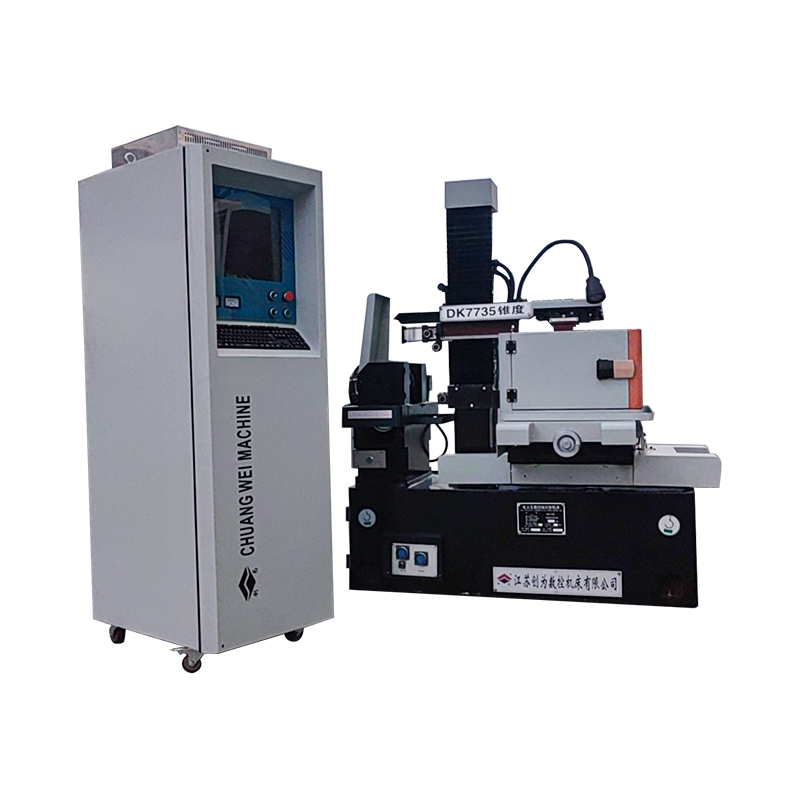

DK7745FZ Yüksek hassasiyetli step CNC EDM tel kesme makinesi

1 、 Makine yatağı, ikinci tavlama deformasyonu küçük ve yüksek mukavemetten sonra reçine kum dökümünden yapılmıştır.
2 、 Kararlı performans, yüksek çıkış gücü, hızlı kesme hızı, yüksek yüzey kaplaması, düşük molibden tel kaybı vb. Ultra düşük molibden tel kaybı, işleme maliyetlerini önemli ölçüde azaltır.
3. Programlama ve Kontrolün Entegrasyonu: Karmaşık grafikler CAD ile DXF'ye dönüştürülebilir, işleme grafiklerinin gerçek zamanlı izlenmesi ve çeşitli işleme durumu ekranları, aynı zamanda elektrik kesintileri, kısa devre sırt, kırık tel koruması, otomatik kapatma, keyfi açı dönemi ve diğer işlevlerin bir belleğine sahiptir.
4. Teli taşıma motorunu kontrol etmek için marka telini kesme özel frekans dönüştürücüsünün benimsenmesi, sonsuz değişken hız regülasyonu, indüksiyon anahtarı temassız tersine dönme, tersine döndüğünde kıvılcım paraziti yok, tersine dönme, pürüzsüz motor çalışması, takım takımının güvenilirliğini ve güvenliğini artırıyor. .

EDM tel kesiminin temel prensibi, işlemi elde etmek için iş parçasındaki darbe deşarjı için takım elektrodunu kullanmaktır, EDM tel kesme işlemesi kalıp elektrotu, ince metal telin (genellikle molibden tel olarak adlandırılır) takım elektrotu olarak kullanılması gerekmez. Nabız güç kaynağının pozitif direği iş parçasına bağlanır ve negatif kutup molibden teline bağlanır; Molibden teli belirli bir hızda ileri geri hareket eder ve sürekli olarak deşarj alanına girer ve çıkar; Aynı zamanda, molibden teli ile iş parçası arasına sıvı bir ortam püskürtülür. Operatör, molibden telin iş parçasına doğru hareketinin hızını ve yörüngesini etkili bir şekilde kontrol ettiği sürece, iş parçasının gerekli şekli ve boyutu kesilebilir. İş parçası hareketinin yörüngesi, koordinat tablosunun X ve Y hareketleri tarafından oluşturulur (uzunlamasına ve enine yönlerde iki kontrollü basamak motoru).
DK serisi CNC tel kesme takımının ana makinesi bir yatak, çalışma masası, tel taşıma cihazı, tel çerçeve, soğutucu tankı, makine elektrik aletleri, aksesuarlar ve diğer bileşenlerden oluşur. Yatağa dayanır ve masa, tel taşıyıcı ve tel çerçeve yatağın aynı taban yüzeyine monte edilir.
Aşağıdakiler ayrı ayrı tanıtılır:
1） yatak
Yatak, üst kısmı çalışma masası, tel depolama silindiri, tel çerçeve, aydınlatma ve diğer bileşenlere monte edilen bir bütün döküm yapısı olan kutu tipi reçine kum dökme demirdir.
2） Çalışma Tablosu
Çalışma tablosu esas olarak bir çalışma tablosu, orta sürükleme plakası, bilyalı vida ve değişken hızlı dişli kutusu vb. Oluştur. Sürükleme plakasının uzunlamasına ve enine hareketi, çalışma tablasının hareketini elde etmek için iki çiftlik çifti dişli tahrik vidası aracılığıyla bilyalı kılavuz yapısını sırasıyla bilyalı kılavuz yapısını benimser. Top vidası, yüksek iletim hassasiyeti, yüksek verimlilik ve uzun ömür avantajlarına sahiptir.
(3) İpek taşıma cihazı
Tel depolama silindiri ince duvarlı içi boş bir silindirden oluşur. Depolama silindiri dönüşünü sağlamak için konektörden motor, depolama silindiri vidadan sonra dişli hızından hareket eden hareketi, tel taşıma cihazı sürükleme plakasını sürmek için.
Tel depolama silindiri sürükleme plakasının sık yön değiştirmesi, operasyonda basit ve hassas olan bir dizi endüktif anahtar tarafından kontrol edilir ve sol ve sağ tamponlar, endüktif anahtar yön değiştiremediğinde tel taşıma motorunun akımını kesen bir aşırı yük sigortası cihazı ile donatılmıştır.
4） Tel çerçeve
Molibden teli, makaranın ileri geri çalışması için tahrik edilen kapalı bir tahrik kayışı gibidir, tekerlek sıraları ve çalışma döngüsünün etrafına sarılmış molibden tel tarafından bir çift önde gelen tekerleklerdir.
Kılavuz tekerlek, molibden telin kapalı bir bölümünü dikey olarak benimser.
5） Soğutucu tankı
Su pompası çalışma sıvısını işleme alanına gönderir, cüruf kirli kutuda düzenli olarak temizlenmesi gereken ve çalışan soğutma sıvısı DX-1 saponifiye sıvı kullanır.
6） Aksesuarlar
① fikstür: Düz formu veya silindirik iş parçasını sabitlemek için armatür grupları, basınç plakası vidası yapısı departmanı, çalışma masası üzerindeki armatürü sabitlemek için t-tipi vidalar.
② Krank: İpek sarmak için kullanılan ipek depolama silindirini döndürüyor.
③ Sıkı tel çarkı: Molibden telin manuel olarak gerilmesi için kullanılır.
