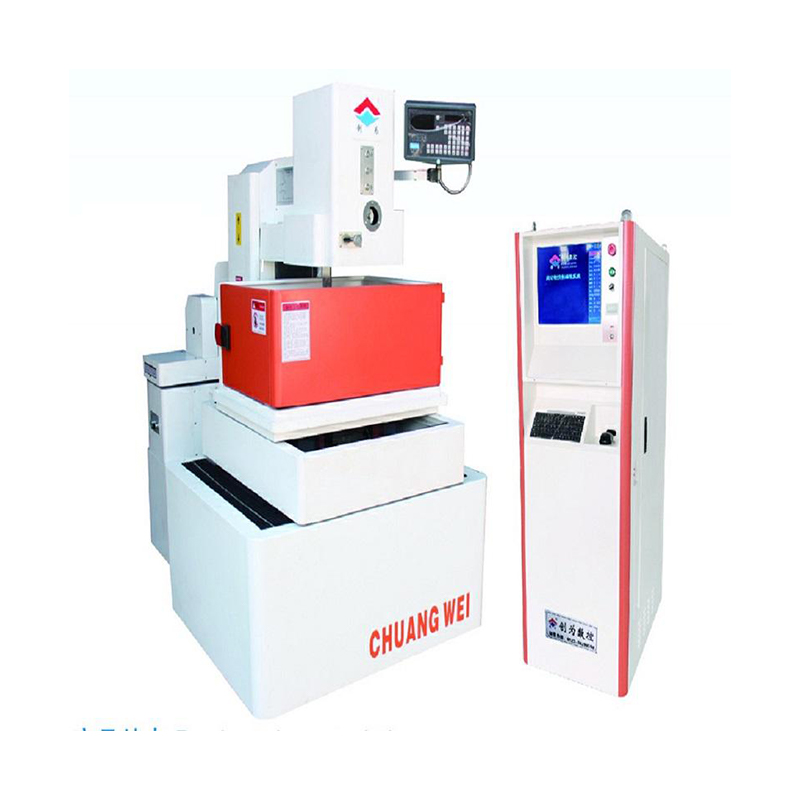

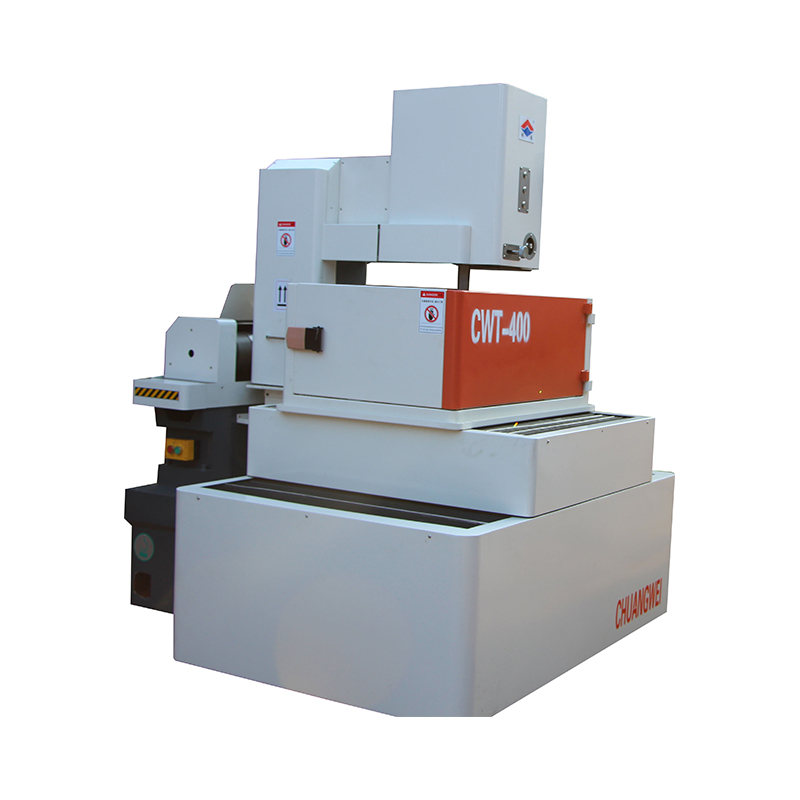

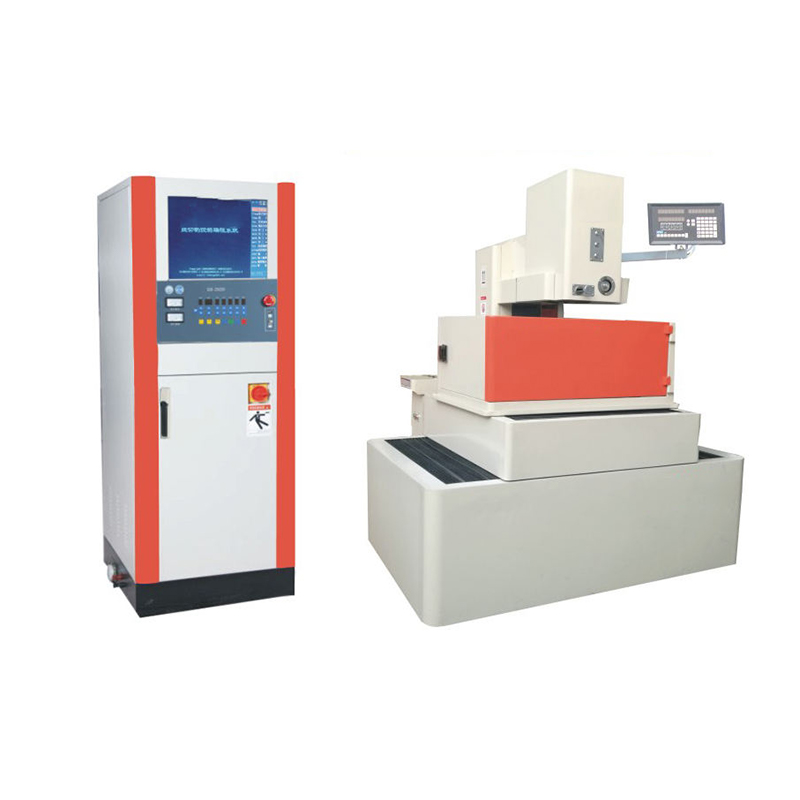

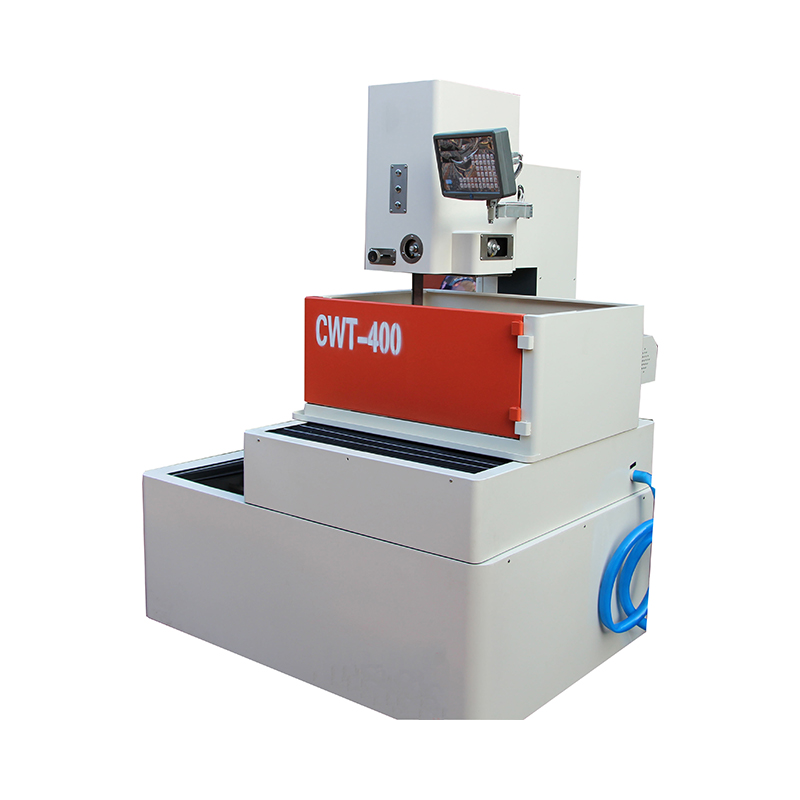

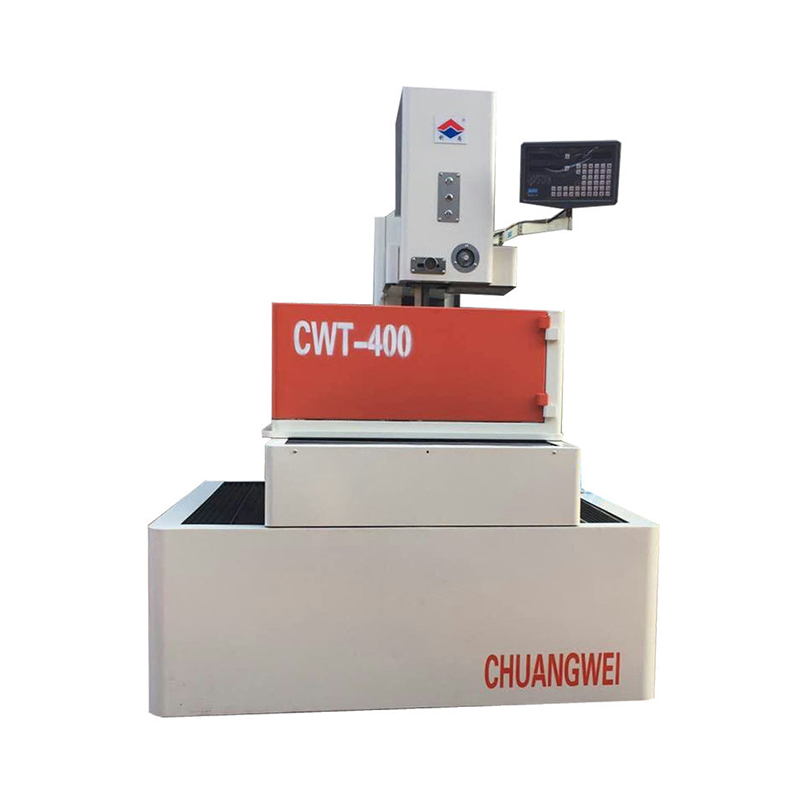

DK7740 T Tipi Servo Tamamen Kapalı Koruma CNC Tel EDM Orta Hızlı Kesme Makinesi

Hassas mühendislik ve ileri teknolojinin bir özeti olan DK7740 T tipi Servo tamamen kapalı koruma CNC tel EDM orta hızlı kesme makinesinin tanıtılması. Bu son teknoloji ürünü makine, havacılık, otomotiv ve küf üretimi dahil olmak üzere çeşitli endüstrilerin yüksek hassasiyet kesim ihtiyaçlarını karşılamak için tasarlanmıştır.

DK7740, çalışma sırasında stabilite ve sertliği sağlayan sağlam bir T tipi bir yapıya sahiptir. Tamamen kapalı tasarımı, sadece operatörleri kesme işleminden koruyarak güvenliği arttırmakla kalmaz, aynı zamanda çevresel kontaminasyonu en aza indirerek temiz ve kontrollü üretim ortamları için idealdir.

Yüksek performanslı bir servo motorla donatılmış bu CNC tel EDM makinesi, olağanüstü kesme doğruluğu ve tekrarlanabilirliği sağlar, bu da karmaşık ve ayrıntılı iş parçaları için mükemmeldir. Orta hızlı kesme özelliği, hız ve hassasiyet arasında bir denge kurar ve kaliteden ödün vermeden verimli üretime izin verir.

DK7740'ın gelişmiş CNC kontrol sistemi, sezgisel programlama ve kesme işleminin gerçek zamanlı izlenmesi ile kullanıcı dostu işlem sağlar. Bu, verimliliği artırır ve kesinti süresini azaltır, bu da onu yüksek talep gören üretim hatları için güvenilir bir seçim haline getirir.

Birinci sınıf bileşenleri ve son teknoloji ürünü bir tasarımı içeren DK7740 T tipi Servo Tamamen Kapalı Koruma CNC Tel EDM orta hızlı kesme makinesi, sektörde yeni bir standart ayarlar, tüm hassasiyet kesim ihtiyaçlarınız için eşsiz performans ve dayanıklılık vaat eder. .

BİZE ULAŞIN

Jiangsu Chuangwei CNC Takım Tezgahı Co., Ltd.

Ürün Yapısı Açıklaması

1. Makine Yatağı: T-tipi dubleks kutusu genel yapısını benimser; Ana yük taşıyan yapı kaburgaları, taşıyıcı, tel ızgara, tel taşıma referans yüzeyini birbirine bağlar, çoklu kombine t-tipi çizgiler, yüzeyler ve cisimlerin sabit bir şekilde oluşturulur, plastik kum döküm-genel makine gövdesinin sertliğini ve stabilitesini ve referans yüzeyinin düzlüğü, makine gövdesi yüzeyinin yük ağırlığını arttırır.
2. Workbench Taşıma Bölümü: Taşıma, içbükey ve dışbükey katı, tarla şeklindeki takviye kaburga yapısı, plastik kum döküm kararlı organizasyonel yapı, şekil hataları üretilmez (deformasyon). Top vidası ve doğrusal kılavuz, montaj pozisyonu doğruluğunu artırmak ve montaj hatalarını ortadan kaldırmak için aynı temel referans düzlemine monte edilecek şekilde tasarlanmıştır (.
Tel ızgara kısmı: Sütun C tipi bir kutu yapısı kullanır. C tipi kolonun (üst tel ızgara) üst kısmı ve alt tel ızgara gövdesi, rijit ve rezonansa girmesi kolay olmayan nispeten sabit tel ızgaralardır; Tel tekerlek düzeneğinin sayısal sıkıştırma yay mekanizması, molibden telin denge gerginliğini sağlar; Kare Kılavuz Çubuk Kaldırma Mekanizması, bir solucan dişlisi, helisel dişli mekanizması ve 900V kılavuzu ve sıkmak ve kilitlemek için V-şekilli bir kaydırıcı kullanır, bu da kesme yüksekliğini (elektriksel olarak) güvenilir ve rahat bir şekilde ayarlayabilir; Üst su sprey cihazı, molibden telin titreşimini stabilize etmek ve üst su sprey plakasının işleme kısmına tamamen püskürtmesinde yardımcı olmak için kare kılavuz çubuğun altına bağlanan bir su sprey plakası ve bir tel kılavuzundan oluşur. .

Mekanik parametreler

1. Workbench Yüzey Boyutu: 540 × 780mm
2. Maksimum X/Y Eksen Seyahat: 500 × 400mm
3. Maksimum z ekseni seyahat: 200mm
4. Giriş gücü: 2kW
5.
6. X/Y Eksen Kılavuzu (Hassasiyet): Doğrusal Kılavuz
7. Yüzey pürüzlülüğü: Çoklu kesme ra ≦ 1.1um
8. Tel besleme hızı: 0-11 m/s (adımsız hız düzenlemesi)
9. Maksimum işlem hızı: 100mm²/dk (GR12-40mm kalınlığı)
10. Maksimum yük taşıma kapasitesi tablo: 600kg
11. Maksimum iş parçası boyutu: 700 × 460 × 450
12. Güç sisteminin standart konfigürasyonu: 380V ±%10/50Hz
13. Servo X ve Y ekseni sürücüsü, daha kararlı işleme doğruluğuna ve daha yüksek çoklu kesme doğruluğuna sahip ithal ünlü Marka AC Servo Sürücü Sistemi kullanır.
14. Maksimum İşleme Akımı: 6a
15. Ekran: 15 "Renkli LCD ekran
16. Programlanabilir eksen: x/y/u/v dört eksen (dört bağlantılı)

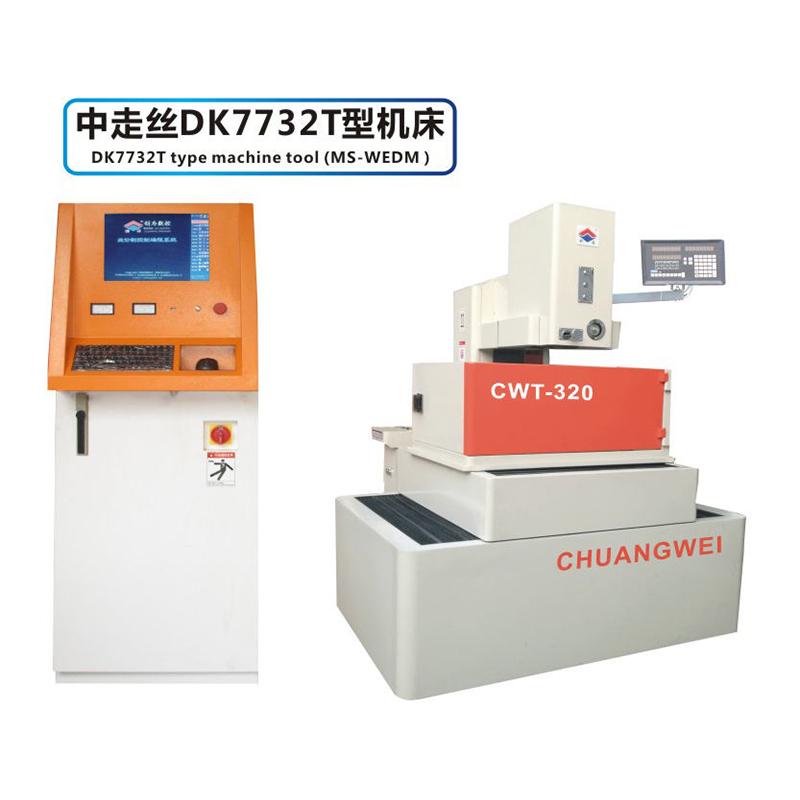

PREV: DK7732 T Tipi Servo Yüksek Yük Kapasiteli CNC Tel EDM Orta Hızlı Kesme Makinesi
