Tek Eksenli CNC EDM Sondaj Makinesi

Tek eksenli CNC EDM sondaj makinesi, mikro delik delme uygulamalarında yüksek performans ve verimlilik için tasarlanmış hassas bir araçtır. Havacılık, tıbbi ve küf üretimi gibi titiz doğruluk gerektiren endüstriler için ideal olan bu makine, 0,3 mm ila 3.0 mm arasında çaplı küçük, hassas delikler oluşturmada mükemmeldir.

Temel özellikler arasında hassas çalışma ve minimum kurulum süresi sağlayan kullanıcı dostu bir CNC kontrol sistemi bulunur. Gelişmiş Elektrot Kılavuzu Sistemi sondaj stabilitesini ve doğruluğunu artırırken, yüksek hızlı servo motor tutarlı performans ve bitiş kalitesi sağlar. Bir dielektrik sıvı filtrasyon sistemi ile donatılmış makine, elektrot ömrünü uzatan ve bakımı azaltan temiz bir çalışma ortamını korur.

Tek CNC EDM delik delme makinesinin sağlam yapısı dayanıklılığı ve uzun süreli güvenilirliği garanti eder. Kompakt tasarımı, işlevsellikten ödün vermeden değerli zemin alanı tasarrufu sağlar. Ek olarak, makine sertleştirilmiş çelik, bakır ve alüminyum dahil olmak üzere çeşitli malzemeleri destekleyerek farklı sondaj ihtiyaçları için çok yönlü hale getirir.

İster karmaşık bileşenler üretiyor olun, ister rutin bakım gerçekleştirin, bu CNC EDM delik delme makinesi eşsiz hassasiyet, verimlilik ve kullanım kolaylığı sunar ve bu da onu herhangi bir gelişmiş üretim kurulumu için vazgeçilmez bir varlık haline getirir. Üretim yeteneklerinizi geliştirmek ve delme doğruluğunu elde etmek için bu makineye yatırım yapın. .

BİZE ULAŞIN

Jiangsu Chuangwei CNC Takım Tezgahı Co., Ltd.

Ürün Yapısı Açıklaması

Bu takım tezgahı esas olarak iğ, döner kafa, koordinat çalışma masası, makine çerçevesi, makine elektrik, çalışma paneli ve çalışma sıvısı tankı sistemi dahil olmak üzere yedi bölümden oluşur.
1) Mil
Z mil başı, X ekseninin başında bulunur ve işleme sırasında elektrot beslemesini tamamlamak için ana bileşendir.
2) Çalışma paneli
Esas olarak takım tezgahının çeşitli fonksiyonel işlemlerini fark eder. Panelinde çalışma anahtarları, düğmeler ve dijital ekran cihazları ile donatılmıştır
3) döner kafa
İş mili kafesinin doğrusal kılavuz rayının kaydırıcısına monte edilir ve iş mili vidası tarafından yukarı ve aşağı sürülür. Elektrotun dönüşü sırasında kenetleme, dönme, elektrik iletme ve yüksek basınçlı çalışma sıvısının sızdırmazlığı işlevlerini fark eder.
4) Koordinasyon Çalışma Tahrimi
Koordinat çalışma. Makine çerçevesine monte edilir ve iş parçasının sıkma ve ileri, geri, sol ve sağ hareketini tamamlar.
5) Makine Çerçevesi
İçinde bir su deposu ve makine elektrikli aletleri bulunan makine aletinin ana destekleyici yapısıdır.
6) Çalışma sıvısı sistemi
Çalışma sıvısı sistemi makine çerçevesinin arkasına yerleştirilir ve esas olarak depolama, filtreleme, dolaşım, yüksek basınçlı su jeti ve çalışma sıvısının parçalanması için kullanılır.
7) Takım Tezgahı Elektrik
Makine aleti elektrik sistemi makine çerçevesinin arkasına yerleştirilmiştir ve nabız güç kaynağı, iş mili sistemi, takım tezgahı elektrik aletleri, vb.

Ana teknik parametreler

1. Kelepçe Elektrot Çapı (mm) φ0.3∽φ3.0
2. Mil Başı (W Ekseni) Strok (mm) 300
3. Mil (z ekseni) strok (mm) 300
4. İş mili maksimum ayar hızı (mm/dk) 200
5. Dönen kafa (R Ekseni) Hız (RPM) 20 ~ 120
6. Çalışma Tezgahı Boyutu (mm) 800 × 705
7. Çalışma Müdürü İnme x × Y (mm) 300 × 400
8. Kılavuz ve Çalışma Müdürü Yüzey (mm) arasındaki maksimum mesafe 270
9. Çalışma Müdürü Yüzey Yüksekliği (mm) 920
10. Maksimum İşleme Akımı (A) 30
11. Maksimum Giriş Gücü (KW) 3.5
12. Güç giriş modu (v/hz) 380/50
13. Çalışma sıvısı filtrasyon yöntemi değiştirilebilir boşluk filtresi
14. Çalışma sıvısı namlu kapasitesi (l) 45
15. Maksimum çalışma sıvısı basıncı (MPa) 8
16. Ana çerçeve boyutları (l*w*h) 1200 × 900 × 1700
17. Makine ağırlığı (kg) 750
18. Tek Eksenli Kontrol Sistemi, Sabit Derinlik Fonksiyonu

PREV: Üç Eksenli CNC EDM Delik Sondaj Makinesi (PC Versiyonu)
NEXT:Temel CNC EDM Delik Sondaj Makinesi

İLETİŞİMİ KOPARMAMAK

HAKKIMIZDA

Jiangsu Chuangwei CNC Takım Tezgahı Co., Ltd.

2004 yılında kuruldu, ürün geliştirme ve tasarım, ürün üretimi ve kalite kontrolü konusunda uzmanlaştı. Test araçları ve kalite yönetim sistemleri ile işleme merkezleri, büyük hassas öğütme makineleri, büyük rehber taşlama makineleri ve diğer hassas işleme ekipmanlarımız var.

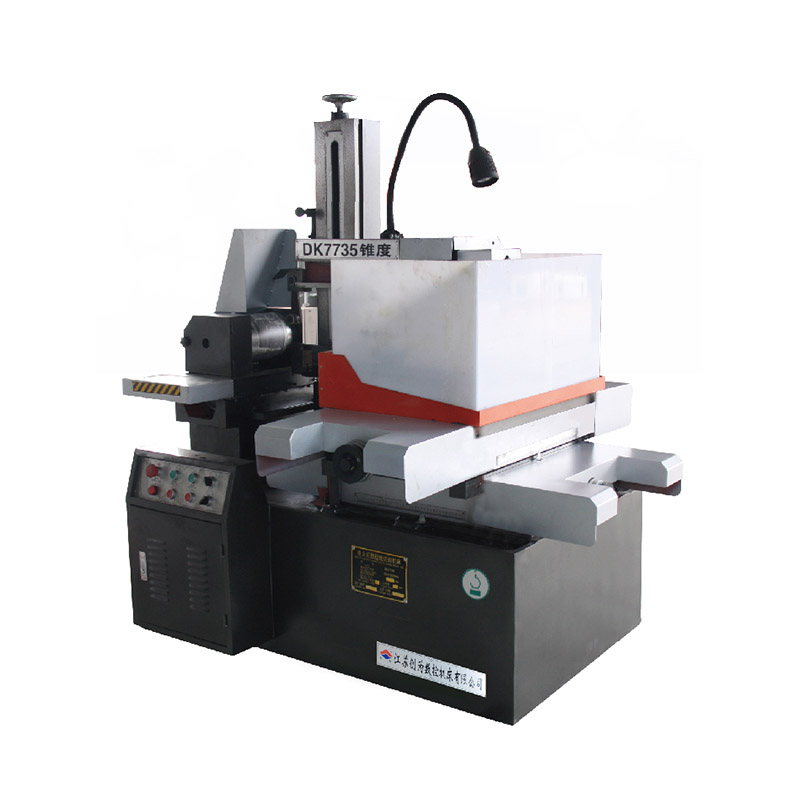

Şirketin ürünleri esas olarak DK7720-DK77160 serisi, doğrusal kesim, 12, 30, 60 ve 90 konik kesme, 20'den fazla EDM CNC tel kesme takım tezgahı, EDM şekillendirme takımları, EDM yüksek hızlı delme makinesi, CNC freze makinesi içerir.
